万能ダイヤモンド研磨機「ND-10」
ダイヤモンドのチッピングレス研磨なら「ＮＤ－１０」
単結晶ダイヤモンド研磨の決定版
特徴
1.未経験者でもダイヤモンド研磨ができます。
2.様々な研磨方向に対応できます。
3.NCによる自動研磨が可能です。
4.ダイヤモンドの超精密研磨
5.機械上で精密形状測定
6.ＰＣＤ、ＣＢＮのチッピングレス研磨
7.スカイフ主軸は高剛性空気静圧ビルトインモータ
スカイフ板（ダイヤ砥石）振動の無い研磨環境でチッピングレスを実現しました。
1.R研磨の様子
2.研磨可能な素材
単結晶ダイヤモンド （天然、人造、ＣＶＤ）
ＰＣＤ，ＣＢＮ、ナノ
4.機械装置の仕様、大きさ
1.仕様
標準タイプは4軸CNC
| 最小設定単位 | ストローク | |
|---|---|---|
| X軸 | 0.0001mm | 200mm |
| Y軸 | 0.0001mm | 140mm |
| Z軸 | 0.0001mm | 70mm |
| A軸 | 0.0001DEG | 160DEG |
2.大きさ
| 幅 | 1400mm |
|---|---|
| 高 | 1700mm |
| 奥 | 1100mm |
| 重さ | 1100kg |
3.主軸
低振動オリジナルビルトインモーターを採用した空気静圧主軸です。
| 最高回転数 | 4000min-1 |
|---|---|
| スラスト剛性 | 350N/μm |
4.アール研磨装置（Ａ軸）
仕様
| 1 | 旋回範囲 | max160d |
|---|---|---|
| 2 | 円筒逃げ角 | 0～10deg |
| 3 | 円錐逃げ角 | 0～15deg |
| 4 | 最小単位 | 0.0001d |
| 5 | 製作可能最小アール | R5μm |
| 1 | 製作可能最大アール | R50mm |
5.スカイフ板のセルフ研削装置
1. 専用のセルフ研削装置を取り付けて、スカイフ板を高精度に面修正できます。
2. カップ型修正砥石（BZNまたはＧＣ砥粒）を使用して面修正します。

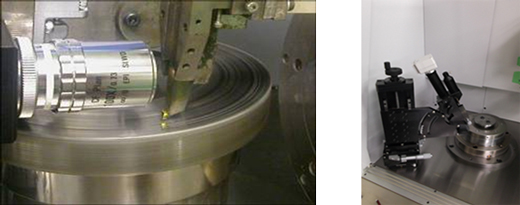

6.ABICOスコープ（機上検査）
1. ABICOスコープ（オプション）により、機械上で工具の形状検査が可能です。
2. 最大3000倍で観察できる顕微鏡システムで0.3マイクロレベルの欠陥判別可能。
3. ABICOスコープにより、被研削工具を取り外さず機上品質検査ができます。
7.ＮＤ－１０による研磨例（単結晶ダイヤモンド）
研磨前
１～２マイクロの微小チッピングが多数見られます。

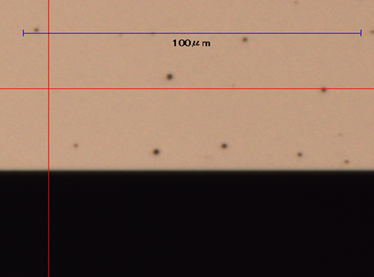

研磨後
ABICOスコープ３０００倍でチッピングは全くありません
